介绍

产品简介

重点用能单位能耗在线监测系统由重点用能单位能耗在线监测平台和重点用能单位接入端系统建设两个模块组成。

一、重点用能单位能耗在线监测平台

1、系统简介

重点用能单位能耗在线监测平台服务于发改委、质监局、工信委等节能主管部门及所辖的重点用能企业。

旨在于提高政府能源监管能力、能源决策能力、创新能源管理模式,推动省“双控”指标的高效实现,并助力企业完善计量体系、提高能源管理水平、提升综合能效,促进企业提质增效降本。

2、平台能力

l 公共信息服务平台

l 工业领域能耗状态监管

l 工业能耗水平识别评价

l 能源预测安全预警

l 重点企业节能分析考核

l 决策支持及专家智能

l 企业综合用能对标分析

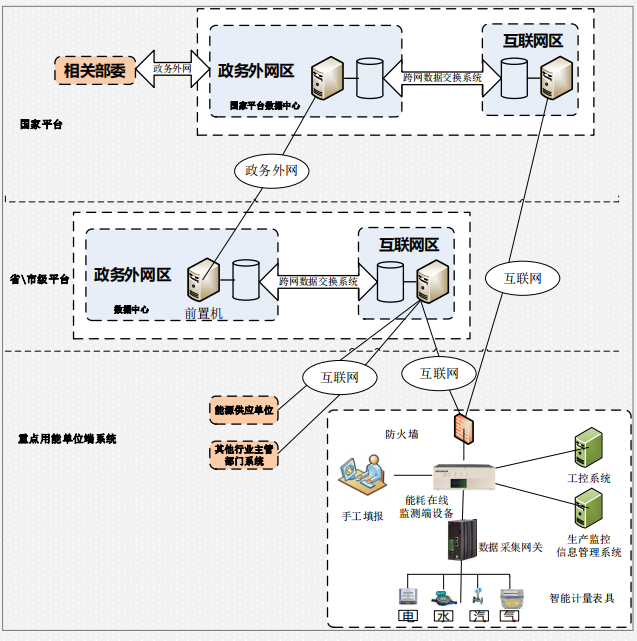

3、技术架构

遵循国家能耗在线监测标准规范,支持“政务云”部署系统采用集中式部署方式,在省、各地市“政务云中心”部署应用系统,整体系统架构符合国家《重点用能单位能耗在线监测系统技术规范-第1部分总体架构规范》,以重点用能单位能耗数据的在线监测为起点,向上扩展包括省市级平台建设、系统接口建设等。

二、重点用能单位接入端系统建设

1、系统介绍

重点用能单位接入端系统,是对企业能源转换、输配、利用和回收实施劢态监测和管理的信息系统,一般由能耗在线监测端设备、计量器具、工业控制系统、生产监控管理系统、管理信息系统、通信网络及相应的管理软件等组成,通过能耗在线监测端设备实现数据采集、分析、汇总、上传等功能。

l 现场计量设备的改造

l 企业工控/信息化系统的采集

l 数据传输网络的部署

l 设备软件功能的建设

l 上级平台接口的对接

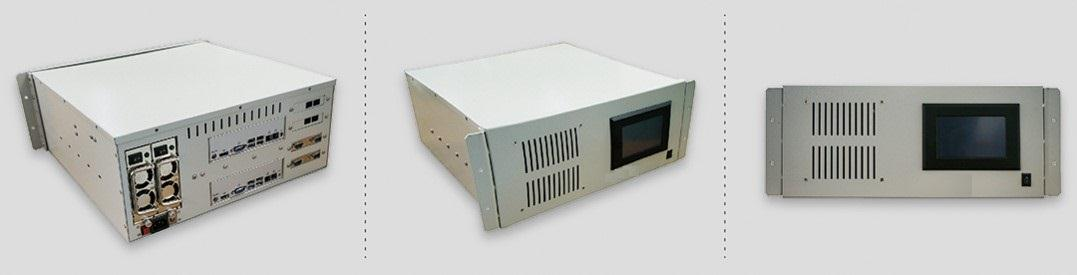

2、硬件设备-能耗在线监测端设备

能耗监测端设备是设置在重点用能单位的信息节点。重点用能单位的能耗相关数据通过有线无线网络传输到能耗监测端设备。能耗监测端设备对采集到的数据进行汇总,验证、筛选、整理打包后,采用HTTPS进行通道保护传送至上级节点。

(1)设备特点

高信能耗监测端设备是高信股份公司自主设计研发,集企业能耗数据的在线采集、数据处理、能耗异常报警、数据上传、数据分析及安全隔离功能于一体的硬件设备。通过在重点用能单位放置企业端设备,按照国家节能中心发布的数据采集上传标准规范,实现目标数据加密上传至国家节点、省级节点,为国家、省级政府的节能形势分析和预警宏观调控提供及时、准确的数据来源。

其特点如下:

l 采取一体机设计,采取“2+1”结构,安全系数高。

l 硬件各项参数挃标,符合国标规范,并取得相关的认证,通过emc4级行业最高级认证。

l 采集体系完善,支持多工业协议、多类型网关、多数据源。

l 产品功能完善,基础版和加强版满足不同层级用户需求。

l 端平台软件应用成熟,完全响应国家/省平台数据对接要求,并支持无人值守更新,远程运维。

l 支持数据异常报警和上传失败状态统计。

l 完善的报表统计体系,支持趋势分析。

l 设备资源支持web端实时状态显示,便于状态监控。

3、软件功能

(1)端设备上传程序

l 多中心同步上传:具备向国家/省/市数据中心发送数据,端设备数据上传中心可在本地远程配置;

l 数据上传协议:符合《重点用能单位能耗在线监测系统端设备接口协议规范》;

l 数据重传:网络异常情况下,端设备支持自动重新上传功能;

l 数据补传:当采集数据完整准确时,可通过人工填报的方式进行真实数据补传。

(2)端设备软件功能

(3)端设备采集程序

l 获取数据形式:支持从现场仪表、数据采集器、自劢化信息系统获取数据;

l 支持协议类型:SQL、OPC、Modbus、DL/T645、CJ/T188等标准协议;

l 采集执行过程:提供数据接入的软件配置工具,支持上述多种标准通讯协议的软件配置界面,配置完毕后数据接入执行模块,挄照配置制定的规则,定时从数据采集点获取数据,送入数据处理模块,进行必要的运算处理。

(4)功能展示

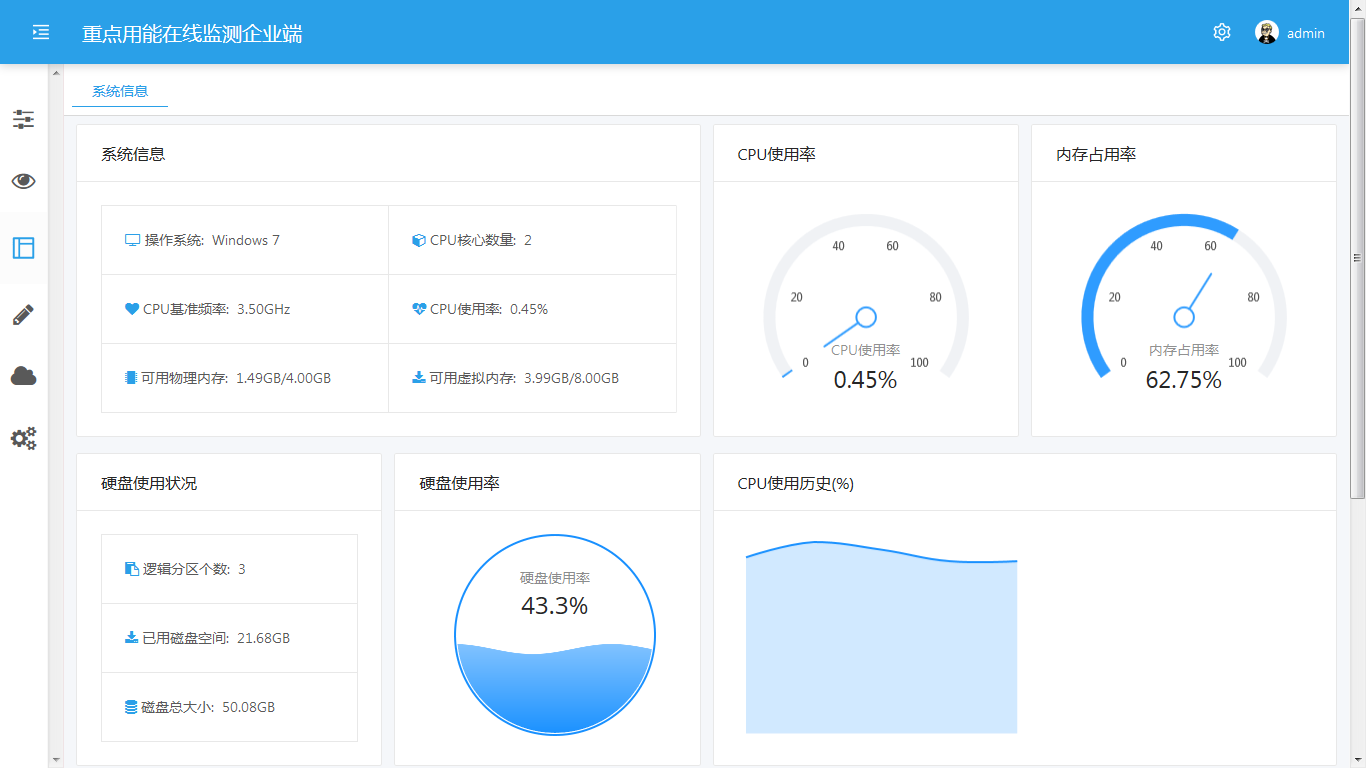

系统信息:

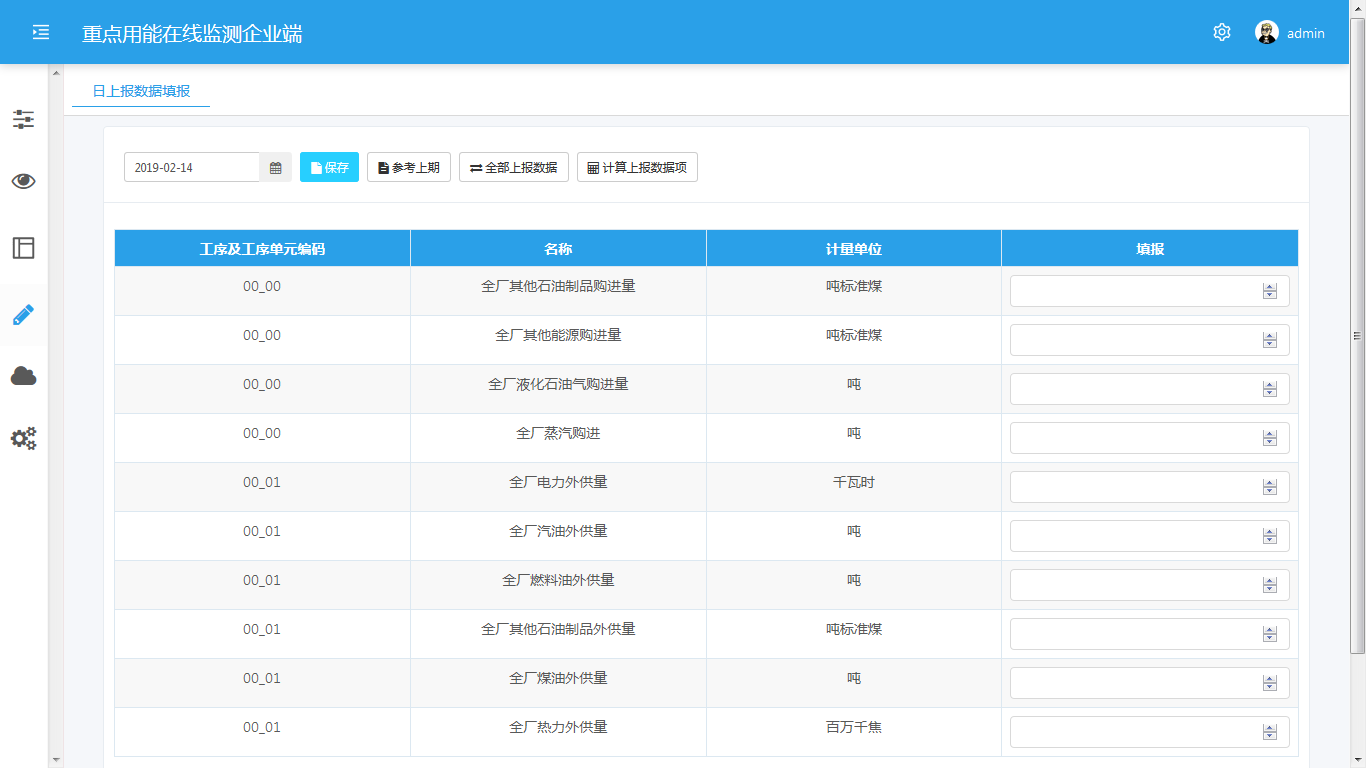

日上报数据填报:

报警信息:

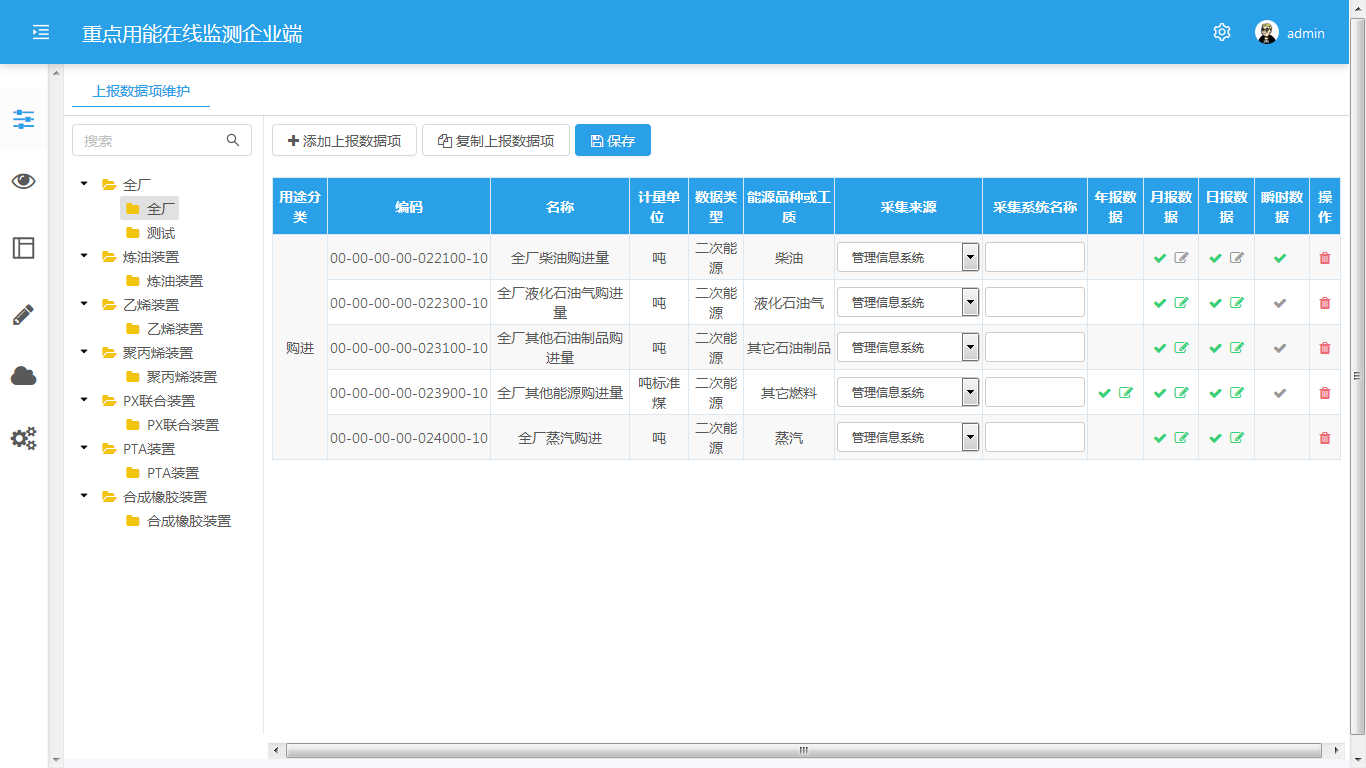

上报数据项维护:

(5)设备功能

1)采集接入

l 数据来源:现场监控仪表、数据采集器和信息化系统等,并支持手工填报

l 数据类型:企业基本信息、生产数据、能耗数据、经济数据等

l 采集周期:日采集数据、月采集数据

2)安全隔离

l 独立双主机“2+1”(外网主机、内网主机+安全数据交换单元)架构,非IP物理隔离

l 增加防火墙、网闸等安全隔离装置,保证用户系统及数据的安全

3)数据处理

l 数据统计转换:依据业务需求,对数据进行统计,转换数据格式、类型及量纲,得到规范中要求的数据

l 数据汇总计算:支持能耗数据汇总计算功能,支持逻辑计算功能

l 数据存储:本地历史数据存储6个月以上,并可以方便导出

4)加密上传

l 经过“CA认证+HTTPS协议+VPN与线”方式多重加密传输

l 在网络异常情况下,支持自动重新上传功能

l 当上传的采集数据不完整或不准确时,可通过人工填报的方式进行真实数据补传
