介绍

一、产品简介

Simright是云端CAE服务平台,提供包括前处理工具(WebMesher), CAE仿真工具(Simulator), 拓扑优化工具(Toptimizer), CAE模型格式转换工具(Converter), CAD/CAE模型显示工具(Viewer)等在线工具。

二、产品模块

1、Simright Platform-基于B/S架构的协同仿真平台

(1)架构图

(1)功能模块

1)项目与任务管理

项目与任务分配 、进度跟踪 、方案与报告审批

2)仿真数据管理

历史版本管理、数据文件压缩、中性格式存储与数据复用

3)在线前处理系统

智能几何清理 、高效稳健的网格剖分器,支持多服务器并行 、丰富的CAE格式接口

4)在线三维轻量化可视化

后处理:云图、动画、剖视等功能 、支持常见CAD/CAE格式;、轻量化,高压缩率

5)仿真流程编排与管理

流程自动化,串接专业工具与脚本 、流程开发、编排、管理、发布 、自定义流程,可视化低码开发

6)HPC作业调度与Web Portal

智能调度,优化硬件软件资源利用率、支持混合云

7)材料库

灵活的角色权限控制 、丰富的本构类型 、支持导出多种CAE格式 、灵活的查询方式 (牌号、属性值)

8)网格库

标准件(固定件)网格复用 、支持所有主流CAE格式 、与网格剖分模块无缝集成

2、Simright WebMesher-在线CAE前处理软件

支持导入常见CAD格式 、支持交互的网格剖分设置:边、面的网格尺寸、网格类型、单元阶次等 、支持定义边界条件、材料等、支持导出常见CAE格式:Nastran bdf, Abaqus inp, Ansys .cdb等 、基于自主研发的网格剖分引擎

3、Simright Simulator-在线结构分析软件

基于CAD/几何建模 、网格自动划分 、集成多款开源求解器、Kratos,CalculiX,Code_Aster

4、Simright Converter-CAE模型格式转换软件

转换品质高 、支持多种CAE格式互转 、可转换为数巧开放中性格式

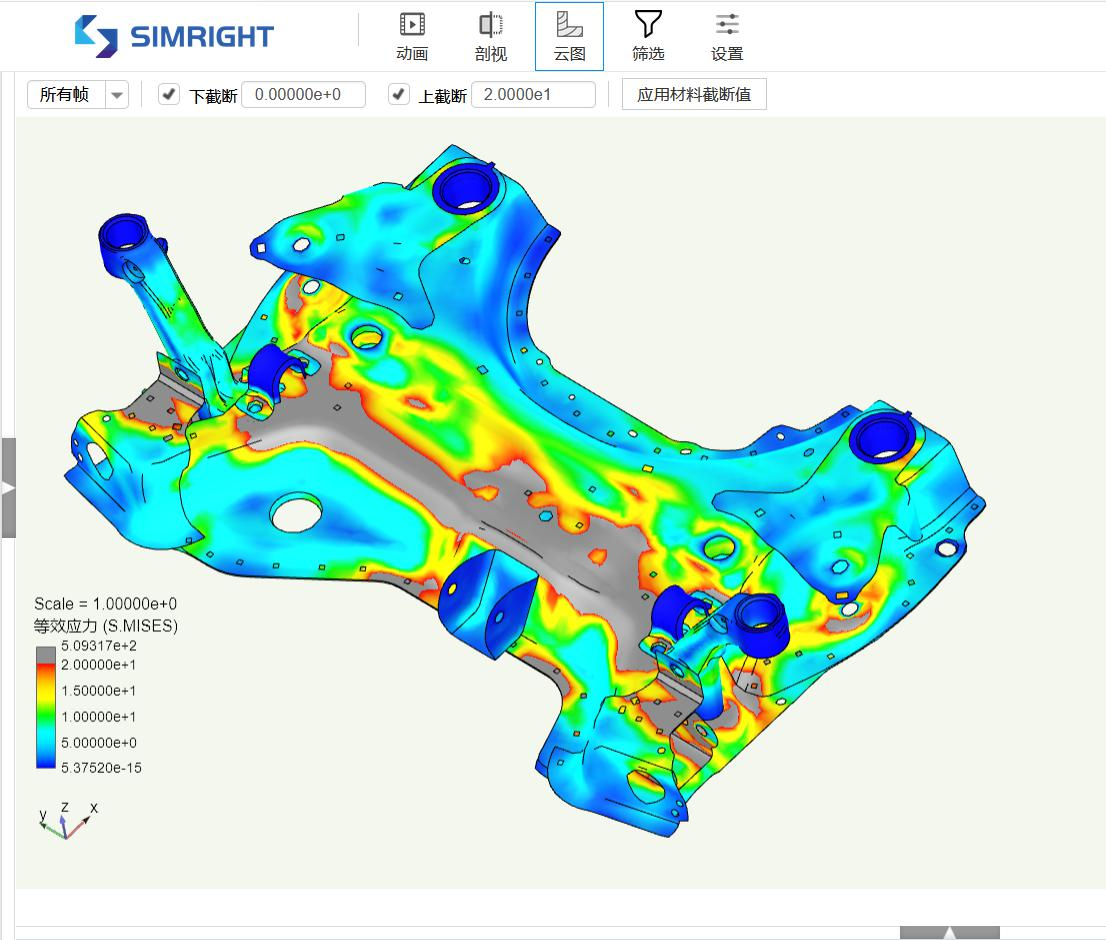

5、Simright Viewer-在线轻量化后处理软件

6、Simright Toptimizer-在线拓扑优化软件

轻量化概念设计,最大化结构刚度 、基于CAD/几何建模, 简单易用 、支持结果光顺滑并导出为STL格式、自动生成点阵结构

非均匀点阵优化图示:

三、核心技术

1、基于Web的CAE前后处理系统

l 原生B/S架构,无需安装客户端和浏览器插件

l 高性能,针对CAE深度优化

l 前处理:点、线、面、体的交互拾取,边界、材料、连接

l 后处理:云图、动画、剖视等

l 数据接口:支持主流CAD/CAE格式

2、基于微服务的组件化流程自动化系统

l 基于容器的微服务架构

l 基于数据总线的流程串接

l 低码开发平台,任意编排流程

3、CAD/CAE数据接口

l 兼容主流CAD、CAE格式

l 与前、后处理系统无缝集成

l 中性数据层抽象

4、网格剖分引擎

l 完全自主开发

l 效率高、网格质量高、可靠性高

l 可选择考虑近亲和曲率

l 局部加密和种子点

l 局部破面自动修补

l 根据剖分尺寸自动去除小特征

l 支持并行加速

5、单机版软件封装:组件化、网络服务化

(1)传统模式

l 一人一套License

l 交互方式使用,license长时间占用,无法共享

(2)网络模式

l 多人共享服务端License

l 多学科工具网络化串接

6、多学科优化与结构优化

l 高效的拓扑优化算法

l 最优化算法、DOE、响应面、代理模型

l 非均匀点阵优化 (3D打印)

l 多学科工具集成
