介绍

一、产品简介

系统采用自主研发、全球领先的定位技术,可精准地采集到定位信标的实时位置,将定位精度提升到厘米级别。能够精细化人员物资的位置信息,进行人员作业规范管理和安全生产作业监控,可应用在各种复杂的生产环境中,帮助企业提升生产效率。

二、痛点及方案

1、行业痛点

(1)作业合规难以保证

l 现场人员未按照规定时间,规定路线进行作业

l 作业过程中玩手机、嬉戏打闹,导致滞留时间过长

l 未取得资格的人员,例如新员工或实习生单独作业

(2)高危区域难精确管控

l 现场人员误入高危区域,或者距离过近,产生危险隐

l 人员离岗、区域缺员等,缺少报警机制意外情况难及时响应

l 作业过程中万一发生紧急事故,缺少SOS报警呼救措施

(3)生产管理效率低效

l 无法实时监控作业人员动态作业状态

l 无法实时统计作业人员的实际动态工作时间

2、解决方案

(1)作业规范:实时位置定位 、历史轨迹查询 、静止/滞留报警 、规范作业路径

(2)安全生产:自定义电子围栏 、超员/缺员异常报警 、紧急异常一键报警 、视频联动

(3)效率提升:数据报表统计 、自动考勤考核 、工作效率统计 、系统接口丰富

二、产品优势

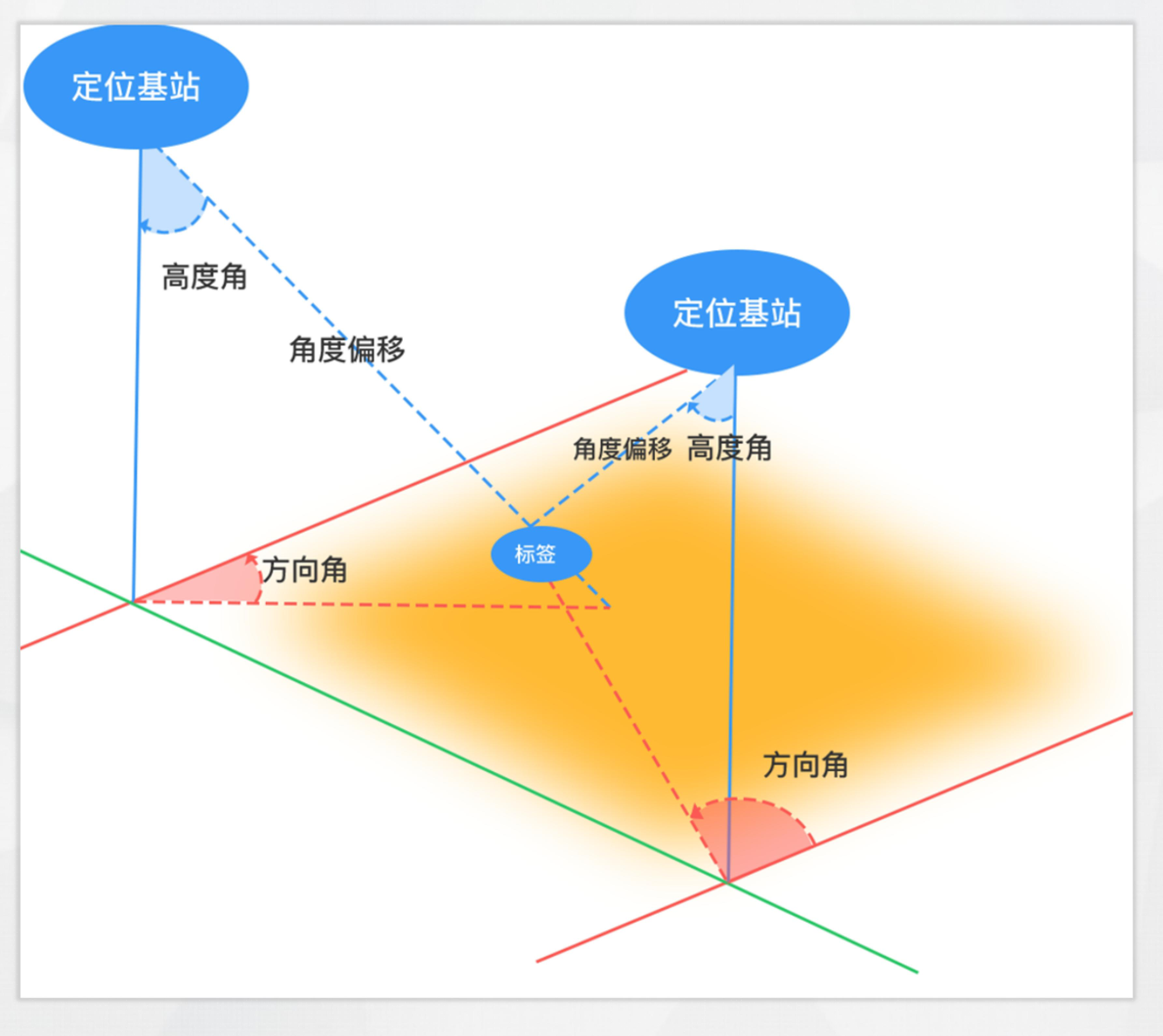

1、coreLocation高精度定位技术原理

(1)技术全球领先

核芯物联coreLocation高精度定位系统采用自主研发、全球领先的2.4GHz AoA(到达角)技术,配合高精度定位阵列天线及高精度自适应算法,定位基站可精准地采集到定位信标的实时位置,将定位精度提升到厘米级别。

(2)单基站定位领先

安装1个基站即可实现2D定位 ;安装2个基站即可实现3D定位

2、系统组成架构

(1)定位业务系统 通过获取定位引擎解算后的数据,实时显示人员、资产等位置信息,及位置大数据统计分析应用。

(2)服务器&定位引擎: 高精度自适应定位引擎算法解算信标信号,获取人员实时精准位置信息。

(3)PoE交换机及网络设备 安装于现场,用于定位基站供电与数据通信。

(4)定位基站: 安装于现场,基于核芯物联2.4GHz AoA(到达角)定位技术,接收定位信标信号。

(5)定位信标 佩戴于人员或者固定在资产物品上,发射定位信息。


3、技术特点

(1)独特抗干扰:coreLocation系统使用2.4GHz频段进行通信与定位,针对环境中蓝牙、Wi-Fi等不同系统的同频段干扰,采用智能信道选择的抗干扰技术,效果显著,可应用在各种复杂的生产环境中。

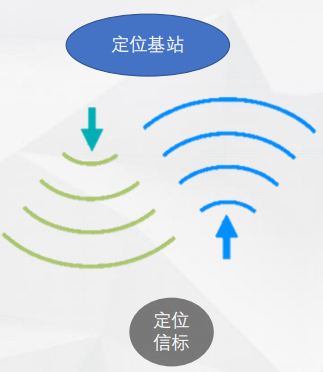

(2)反向信道技术 :coreLocation系统支持通过定位基站反向信道对信标进行控制,当工人进入围栏区域后,系统将区域入侵的信息通过反向信道技术通知信标,信标发出震动报警提示。

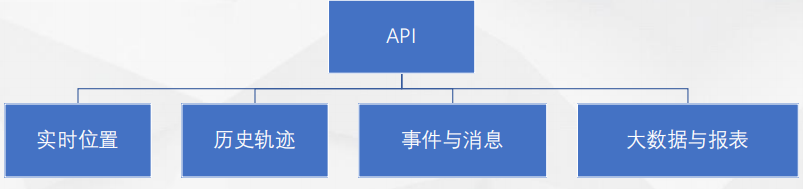

(3)丰富的系统数据API接口:coreLocation系统采用B/S的Web架构,可快速部署与通过浏览器访问。同时系统提供了多种应用开发接口,支持与各系统进行数据对接,包括实时位置、历史轨迹、事件与消息,大数据与报表等多种应用。

4、维度成本优化

规划:根据基站部署点 位图,可在规划软件中快速完成规划与施工图纸导出。

部署:使用无线校准方式或是无校准方式优化部署,实际部署效率大幅提升。

施工:在定位基站端创新性引入PoE级联方式,减少网络布线难度与成本。

5、定位技术对比

(1)coreLocation vs UWB

高精度2.4GHz技术在精度、功耗、覆盖、兼容性等各方面对比UWB均有优势:

1)相同部署密度下精度更高 :精度小于10cm,可满足现场环境需求。

2)定位技术功耗更低 :coreLocation信标使用时间可达2年(纽扣电池),UWB信标使用时间通常在1周~1月。

3)单基站就能二维定位的唯一选择 :coreLocation单个高精度定位基站可进行精确二维定位,单基UWB基站仅做存在性定位。

4)兼容普通手机厘米级定位的唯一选择 :coreLocation定位技术可兼容现有手机,现有手机(最新苹果手机除外)不支持UWB。

(2)coreLocation vs RFID/视频方案

人员/物资/机械设备的位置信息是工业4.0中的基础信息,核芯互联高精度定位在人员资产方面的应用,可助力工业4.0中实现智能化管理:

1)更精细化的人员物资位置信息 :更高精度定位。

2)更丰富的可管理功能 :基于位置信息的定时点名、离岗报警、电子围栏等功能。

3)更灵活的扩展功能 :基于位置信息的高扩展性软件框架,可嵌入公司ERP系统。

三、系统功能介绍

1、产品功能图展示

(1)查看实时位置

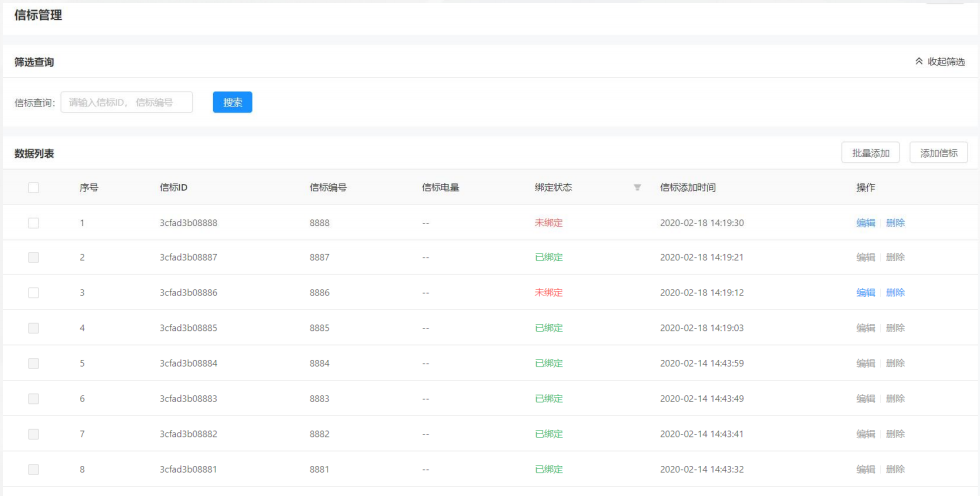

(2)定位信标管理

(3)定位信标收发

2、项目部署方案

(1)部署要求:

l 定位基站需要吸顶水平部署,POE网线连接

l 重点区域或地形复杂区域,重点部署

(2)部署位置: 以部署在顶部为主,其他位置为辅

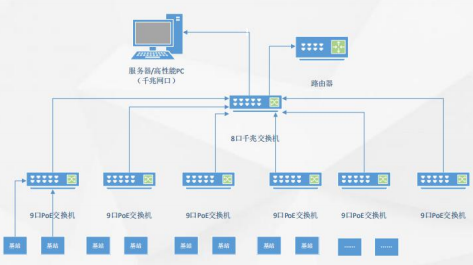

(3)部署案例——整体网络拓扑及设备

(4)系统硬件配置

四、应用案例

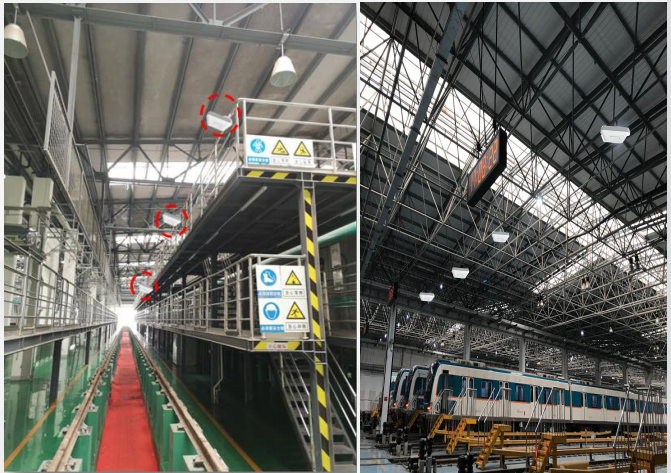

1、地铁检修工厂人员安全定位

项目地点:山东某地铁检修工厂

l 定位需求:实时定位作业人员位 置信息,实时查看人员历史轨迹, 重危区域电子围栏功能,确保作 业人员安全。

l 部署规模:2万平方米

l 定位效果:实现作业人员实时定 位,定位精度20cm,现场作业 人员历史轨迹查询,全区电子围 栏监测报警。

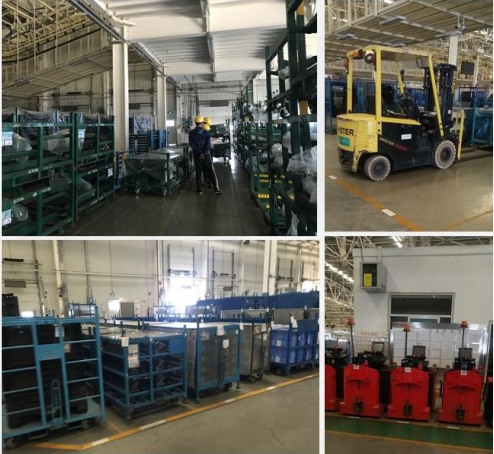

2、广东某汽车物料仓库

l 项目地点:广东汽车物料仓库

l 项目需求:实时定位物料车、叉车、巡检车位置,要求叉车有防撞报警功能。

l 部署面积:10000平米

l 部署时间:5天

l 实现效果:实现物料车、叉车实时定位,在关键区域定位精度达到0.5米,同时叉车可实现靠近报警功能
